服務2022年冬奧會的可踩踏運維復合絕緣橫擔500kV輸電線路
服務2022年冬奧會的可踩踏運維復合絕緣橫擔500kV輸電線路正式通電運行。 國家電網公司首次應用可踩踏運維復合絕緣橫擔的張南-昌平Ⅲ回500kV線路（北京段）工程于2019年1月18日正式通電運行，至今已經安全運行滿三個月。此項目為2022年北京冬奧會提供電力服務，標志著我國在500kV電壓等級雙回路輸電線路上開啟了應用新型復合絕緣橫擔的新篇章。

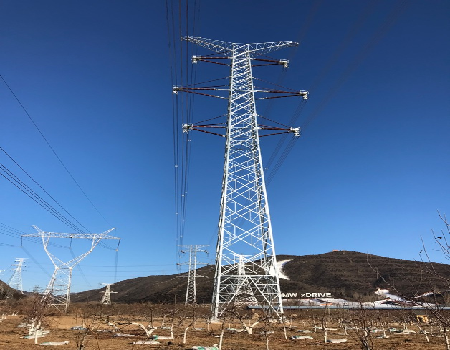

可踩踏運維復合絕緣橫擔500kV線路順利通電運行
本線路工程根據塔位環境、運行維護、施工方法、制造工藝、通用設計等因素對桿塔及橫擔的要求，以結構簡單、受力均衡、傳力清晰、外形美觀為原則，從桿塔荷載、桿塔材料、桿塔外形規劃及構件布置等方面進行了綜合設計及結構優化。 在昌平站出線段，線路走廊寬度非常擁擠，如何減少走廊寬度及塔基占地成為首要考慮的因素。本工程按照實際情況設計開發了新型500kV直線復合橫擔窄基塔5E3-FSZ1，相對于傳統鐵塔設計，在鐵塔高度和輸電走廊寬度方面有顯著降低，桿塔重量大大減輕。
（1）性能更安全
利用復合橫擔的絕緣特性，可以不采用懸垂絕緣子串，從而可以消除線路因風擺產生的閃絡跳閘事故風險，同時還能提高線路的防雷水平；利用傘裙的憎水特性，可以減少輸電桿塔覆冰程度，降低倒塔事故風險；同時，本次復合絕緣橫擔的實心芯體采用具有多項發明專利的真空灌注編織工藝成型，具有力學性能、絕緣性能高，耐腐蝕和抗疲勞特性，性能更安全可靠。
（2）成本更經濟
500kV輸電工程采用復合橫擔桿塔比傳統鐵塔在高度和輸電走廊寬度有顯著降低，復合橫擔塔采用角鋼塔，N94號塔為FSZ1-36，基礎跟開為5876mm，最長的中橫擔長8450mm，比5E3-SZC1塔跟開減少6864mm，單側橫擔縮短1.7m，整塔減小了3.4m的寬度， 導線層間距縮短1.9m，塔重減輕約3t，永久占地減少155m2。同時取消了懸垂絕緣子，結構簡單緊湊，更有力的減少了走廊寬度及塔基占地，減少了線路前期實施難度，節約了工程投資。
（3）安裝運輸、維護方便
本絕緣橫擔生產廠家針對橫擔結構、芯體材料進行綜合優化設計，在穩定可靠的基礎上提升了材料結構效率，橫擔不但在重量上與同規格空心結構的相當，更消除了運維作業中對橫擔密封、漏氣的實時監測及維護難題；另外桿塔橫擔替換為復合材料后結構件減少，也為桿塔的制造、安裝提供了便利，為線路運行以后的日常維護減少了工作量。 根據具體的結構、功能設計，復合橫擔還專門設計了可踩踏的硬質傘裙，在安裝及檢修維護過程中方便在橫擔上行走，有效的解決了以往復合橫擔硅橡膠傘裙在運行老化后不可踩踏的問題。
（4）資源更節約
由于復合材料的絕緣特性，與傳統鐵塔相比，線路走廊可以減少約四分之一，能夠節約大量土地資源。
（5）環境更友好
由于復合材料制品的加工特性，與傳統鐵塔相比生產所需的能耗大大降低，也減小了傳統鐵塔在加工過程中所帶來的環境污染。由于復合材料的加工工藝和顏色可調，在設計上能夠與環境相匹配，增強了線路的環境友好性。

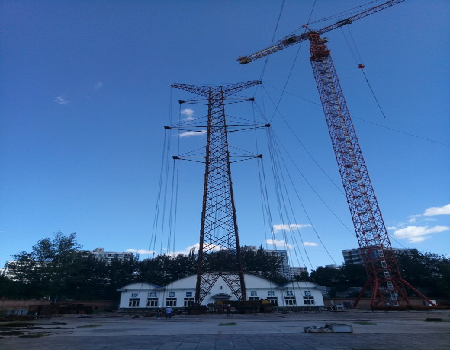

500kV可踩踏復合絕緣橫擔在中國電力科學研究院通過力學及電氣性能測試
據了解，項目啟動階段，由國網北京市電力公司電力建設工程咨詢分公司組織召開會議，特別強調了工程項目時間的緊迫感，為了2020年冬奧會的順利進行，本項目絕不允許延遲，調動起各個環節參與單位的積極性，僅用了不到半年的時間，完成了設計優化、生產組裝、性能檢驗測試、安裝驗收等工作，充分表現了項目各單位的熱情與實力。項目設計階段，由北京電力經濟技術研究院主導設計，北玻電力復合材料有限公司參與，反復核算500kV橫擔的力學強度及電氣性能，確保產品的設計優勢；產品生產階段，北玻電力復合材料有限公司加班加點，采用新技術真空灌注成型工藝制作橫擔芯棒，順利完成可踩踏傘裙的制作，保障產品質量可靠性；安裝階段，吉林送變電工程有限公司為保證復合橫擔的順利安裝，多次組織專項會議，仔細研究產品圖紙及安裝說明書，并制作相應工裝，從產品存放到組裝都做到了有據可依，于2018年12月25日在河北電力工程監理有限公司的監造下順利完成了橫擔的組裝工作；驗收階段，國網冀北電力有限公司昌平運檢部，詳細研究了運維的可操作性，做好了充分的準備，于2019年1月12日順利進行了驗收工作，驗收過程認真詳細，參照圖紙仔細核對，哪怕是一個緊盯螺栓都要校驗是否到位，真正的做到了全方位無死角驗收，就此保證了2019年1月18日的順利通電。
